Mes antennes

La mise au point d'aériens est certainement une des activités qui me mobilise le plus. C'est pour cette raison que j'essais de fabriquer ou de restaurer une bonne partie de mes antennes. Vous trouverez sur ce site une rubrique dédiée aux antennes ainsi que bon nombre de fiches bricolage donnant toutes les étapes de fabrication des antennes que j'ai réalisées. Pour exemple, vous trouverez les différentes étapes de fabrication du groupement de quad présenté ci-dessous, photos à l'appui.

La fabrication d'aériens reste quelque chose de relativement accessible. Construire un tranceiver ou encore un ampli de puissance est tout de suite plus couteux même si l'on réduit les coûts en les fabriquant nous même. Quoiqu'il en soit, les domaines techniques que l'on peut aborder en étant radioamateur, sont tellement nombreux et vastes que nous avons tous largement de quoi faire en fonction de nos centres d'intérêts...



Sample image Stack 2 Quad cubicales 8 éléments by OM



Actuellement les antennes sont les suivantes :



Antennes VHF

- 1 antenne colinéaire en fibre Diamond X700HN - Polarisation verticale - Omnidirectionnelle
     Bibande VHF/UHF - gain : 9,3dB VHF et 13dB UHF
- 1 antenne Quad Cubicale 8 éléments fabrication OM - Polarisation verticale - Directive
     Accordée sur 145000Mhz - Gain : 13dBi - F/B : 21dB
- 1 Stack de 2 quad cubicales 8 éléments au repos qui vont bientôt reservir en poursuite satellite (gain 16dBi).
- 1 Stack de 2 13B2 by Cushcraft soit 2 x 13 éléments + préampli tête de mât 20dB Wimo - Polarisation horizontale - Directive Accordée sur 144300Mhz - Gain : 18,8dbi
- 1 antenne QFH fabrication OM (quadrifilaire) + préampli de réception tête de mât - Polarisation circulaire - Omnidirectionnelle Accordée sur 137Mhz pour les satellites polaire (les Noaa)



Antennes HF

- 1 antenne 5/8ème d'onde Sigma mantova 8 - Polarisation Verticale - Omnidirectionnelle
     Accordée sur 10 et 11m - Gain : 8dBi
- 1 antenne multibandes 3 éléments Hygain TH3 - Polarisation Horizontale - Directive
     Accordée sur 10, 15 et 20m - Gain : 5,8dBd - F/B 25dB
- 1 antenne W3DZZ de fabrication OM - Gain 2,15 dBi



 Pylône et mâts

- 1 Pylône de15m coulissant motorisé - section 17/17cm
     Fabrication om
- 1 Mât de 6m au sol en tube TV.
     Fabrication OM
- 1 Mât de 2m en tube Aluminium sur cheminée.
     Fabrication OM



Sample imageMise en place TH3 + 2 X 13B2

Installation de l'antenne TH3 de F4HTZ avec F1JRZ, F1NNE et F4CYH

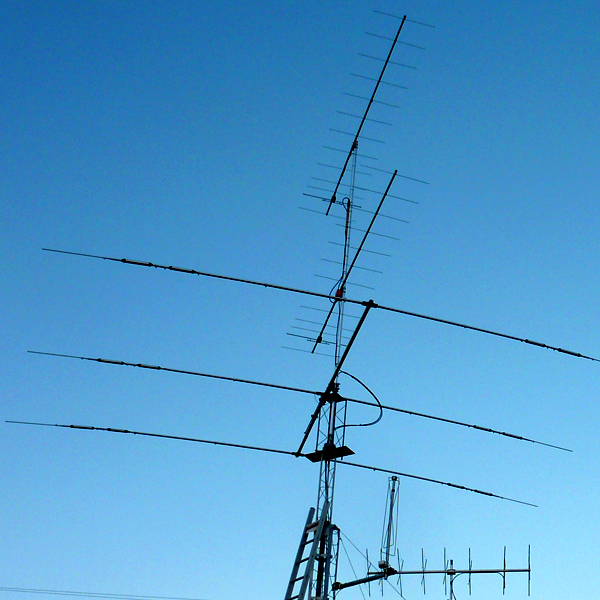

Sample image TH3 + 2 x 13B2

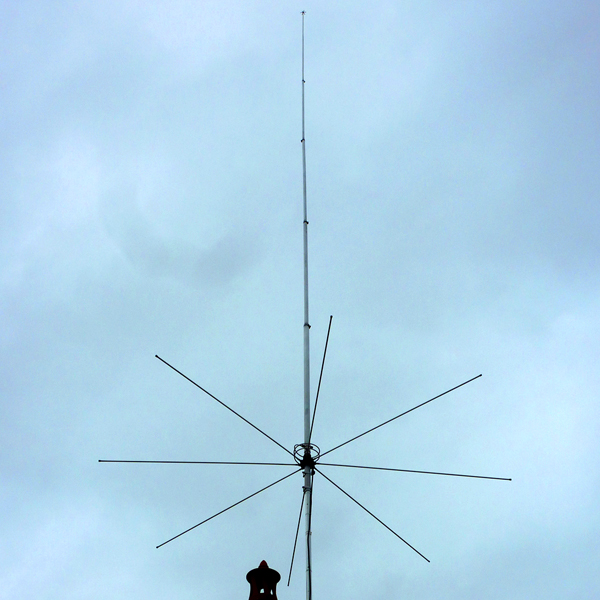

Sample image Sigma-Mantova 8

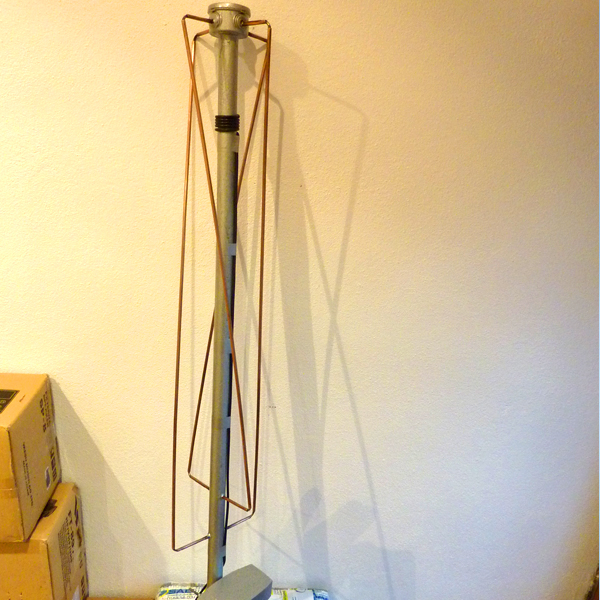

Sample image Antenne-QFH

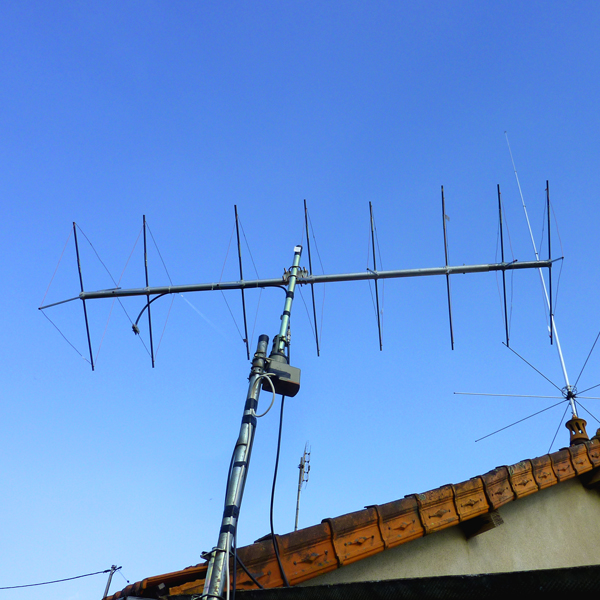

Sample image Quad-8 éléments

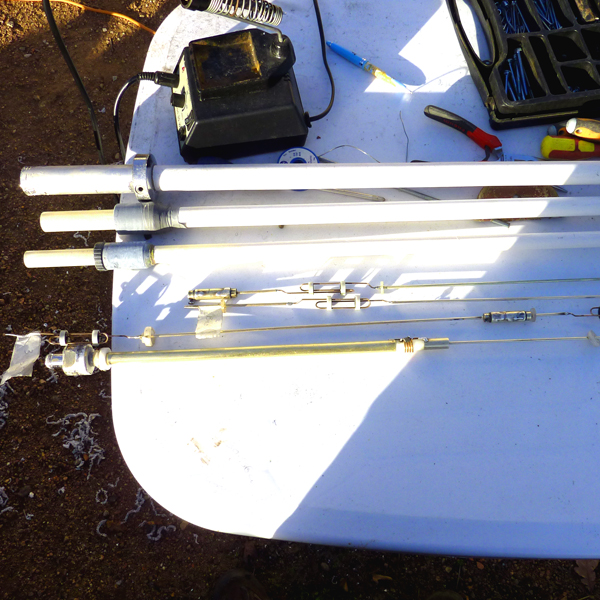

Sample image Diamond-X700HN
